اسپرینکلر آتش نشانی چیست؟ راهنمای کامل انواع، عملکرد و استانداردها
اسپرینکلر آتش نشانی یکی از مهمترین تجهیزات سیستم اطفا حریق اتوماتیک است که در زمان وقوع آتش، بدون نیاز به دخالت افراد فعال شده و از گسترش حریق جلوگیری میکند. امروزه نصب سیستم اسپرینکلر در بسیاری از ساختمانهای مسکونی، تجاری، صنعتی و بیمارستانها بر اساس ضوابط سازمان آتش نشانی و استاندارد NFPA الزامی است. در این مقاله با انواع اسپرینکلر، نحوه عملکرد، استانداردهای طراحی و نکات مهم انتخاب آن آشنا میشوید.
اسپرینکلر آتش نشانی چیست؟
اسپرینکلر آتش نشانی یکی از مهمترین اجزای سیستم اطفای حریق اتوماتیک است که برای کنترل یا مهار آتش در مراحل اولیه طراحی شده است. هر هد اسپرینکلر بهصورت مستقل عمل میکند و تنها زمانی فعال میشود که دمای محیط اطراف آن به مقدار مشخصی برسد. برخلاف تصور بسیاری از افراد، هنگام وقوع آتشسوزی تمام هدهای اسپرینکلر بهطور همزمان فعال نمیشوند، بلکه فقط هدهای نزدیک به محل حریق از طریق شکست جیوه آن آب را تخلیه میکنند. همین ویژگی باعث میشود خسارت ناشی به حداقل برسد و آتش قبل از گسترش مهار شود.
سیستم اسپرینکلر یکی از رایجترین و مؤثرترین روشهای مقابله با آتش در ساختمانهاست، اما تنها یکی از انواع سامانههای موجود محسوب میشود.
برای آشنایی با سایر روشها و تجهیزات، پیشنهاد میکنیم مقاله سیستم اطفا حریق چیست؟ انواع سیستمهای اطفا حریق ساختمان را مطالعه کنید.
اسپرینکلر چگونه عمل میکند؟
بسیاری از هدهای اسپرینکلر دارای حباب شیشهای حساس به حرارت هستند که با رسیدن دمای محیط اطراف به دمای عملکرد، میشکند و مسیر تخلیه آب را باز میکند. پس از باز شدن هد، آب تحت فشار که از طریق شبکه لولهکشی و بوستر پمپ تأمین شده است، از نازل خارج شده و به شکل استاندارد روی محدوده مشخصی پاشش میشود. این فرآیند باعث کاهش دمای محیط، جلوگیری از گسترش شعلهها و کنترل حریق تا زمان حضور نیروهای آتشنشانی خواهد شد.
طراحی سیستم اسپرینکلر آتش نشانی
طراحی سیستم اسپرینکلر قبل از شروع عملیات اجرایی انجام میشود تا مشخص باشد هر بخش از شبکه اطفای حریق چگونه باید در ساختمان اجرا شود. در این مرحله، شرایط پروژه، نوع کاربری فضاها، ارتفاع سقف، موانع موجود، نحوه تأمین آب و مشخصات شبکه لولهکشی بررسی میشود.
یکی از بخشهای مهم طراحی، تعیین محل مناسب اسپرینکلرها و نحوه پوششدهی فضاهاست. علاوه بر آن، مسیر لولهها، رایزرها، تجهیزات کنترلی و ارتباط شبکه با منبع تأمین آب نیز باید در طراحی در نظر گرفته شود.
به همین دلیل نمیتوان یک نقشه ثابت را برای تمام ساختمانها استفاده کرد. طراحی مناسب باید بر اساس پلان و شرایط واقعی همان پروژه انجام شود تا در مرحله اجرا نیز امکان پیادهسازی صحیح سیستم وجود داشته باشد.
اجرای سیستم اسپرینکلر آتش نشانی
بعد از تکمیل طراحی، اجرای سیستم اسپرینکلر بر اساس نقشه و مشخصات فنی پروژه انجام میشود. در این مرحله محل نصب اسپرینکلرها، مسیر لولهکشی، رایزرها، اتصالات و تجهیزات مربوط به شبکه اجرا میشوند.
اجرای اسپرینکلر نیاز به هماهنگی با معماری و سایر تأسیسات ساختمان دارد. برای مثال، عبور لولهها از سقف، محل تیرها، تأسیسات مکانیکی و برقی و محدودیتهای موجود در فضای ساختمان میتوانند روی نحوه اجرای شبکه تأثیر بگذارند.
به همین دلیل اجرای سیستم بدون توجه به نقشه و شرایط واقعی پروژه میتواند باعث دوبارهکاری یا نیاز به اصلاح بخشهایی از شبکه شود. اجرای صحیح باید به شکلی باشد که سیستم نهایی با طراحی انجامشده و الزامات ایمنی پروژه هماهنگ باشد.
اگر برای پروژه خود به طراحی یا اجرای سیستم اسپرینکلر نیاز دارید، بهتر است قبل از خرید تجهیزات یا شروع لولهکشی، پلان و شرایط ساختمان بررسی شود. دژیم خدمات طراحی و اجرای سیستم اطفا حریق را متناسب با شرایط پروژه ارائه میدهد.
اجزای اصلی سیستم اسپرینکلر
یک سیستم اسپرینکلر تنها به هدهای آبپاش محدود نمیشود و از مجموعهای از تجهیزات تشکیل شده است که عملکرد هماهنگ آنها باعث اطفای مؤثر حریق میشود.
هد اسپرینکلر
قطعهای که در زمان افزایش دما فعال شده و آب را روی محل حریق پاشش میکند.
شبکه لولهکشی
وظیفه انتقال آب از منبع تا هدهای اسپرینکلر را بر عهده دارد و باید مطابق محاسبات هیدرولیکی و ضوابط سازمان آتش نشانی تهران طراحی شود.
بوستر پمپ آتشنشانی
فشار مورد نیاز سیستم را تأمین میکند تا در زمان فعال شدن اسپرینکلرها، آب با دبی و فشار مناسب در اختیار شبکه قرار گیرد.
فلوسوئیچ
برای شناسایی جریان آب در مسیر رایزر هاو اعلام فعال شدن اسپرینکلر یا قرقره هوزریل با هشدار آژیر فلاشر در طبقات استفاده میشوند.
مخزن ذخیره آب
منبع تأمین آب سیستم در زمان وقوع حریق است و ظرفیت آن بر اساس استانداردهای طراحی تعیین میشود.
انواع اسپرینکلر آتش نشانی
انتخاب نوع اسپرینکلر به کاربری ساختمان، ارتفاع سقف، شرایط محیطی و ضوابط طراحی بستگی دارد.
اسپرینکلر پایینزن (Pendant)
رایجترین نوع هد که در زیر سقف نصب شده و آب را به سمت پایین پاشش میکند. این مدل در ساختمانهای اداری، مسکونی و تجاری بیشترین کاربرد را دارد.
اسپرینکلر بالازن (Upright)
روی لوله نصب شده و آب را ابتدا به سمت بالا و سپس به اطراف پخش میکند. معمولاً در سولهها، کارخانهها و سقفهای بدون پوشش کاذب استفاده میشود.
اسپرینکلر دیواری (Sidewall)
روی دیوار نصب میشود و برای فضاهایی که امکان نصب روی سقف وجود ندارد یا محدودیت معماری دارند، گزینه مناسبی است.

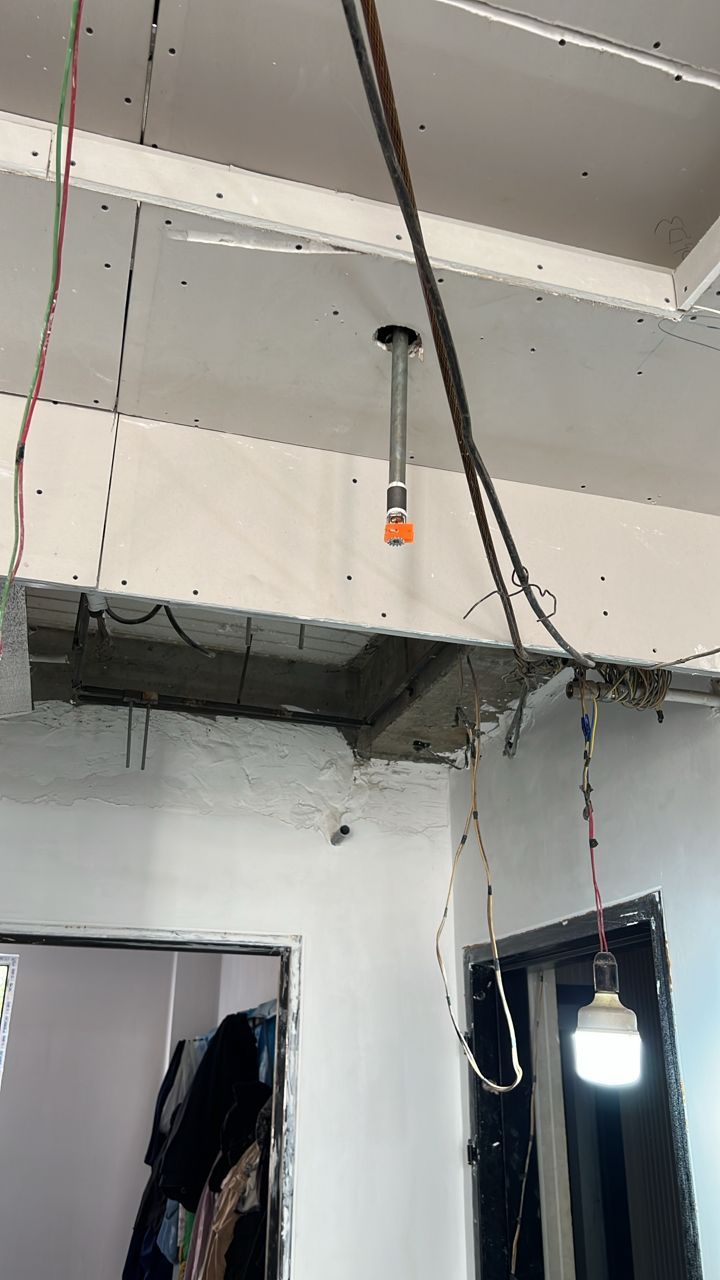

اسپرینکلر مخفی (Concealed)
هد در داخل سقف مخفی شده و تنها هنگام افزایش دما فعال میشود. این مدل بیشتر در پروژههای لوکس و معماریهای خاص استفاده میشود.
اسپرینکلر بغل زن
نوعی از همان اسپرینکلر پایین زن هستند فقط با این تفاوت که پاشش آب از یک سمت کاملا محدود میشود.معمولا برای فضاهایی که تابلو برق یا پنل اعلام حریق باشند استفاده میشود.
اسپرینکلر واکنش سریع (Quick Response)
برای ساختمانهایی که حضور افراد در آنها زیاد است مانند هتلها، بیمارستانها و مراکز آموزشی طراحی شده و سریعتر از مدلهای معمولی فعال میشود.اما ضوابط ایمنی سازمان آتش نشانی امروز برای همه ساختماان ها با هر نوع کاربری الزامی کرده است.

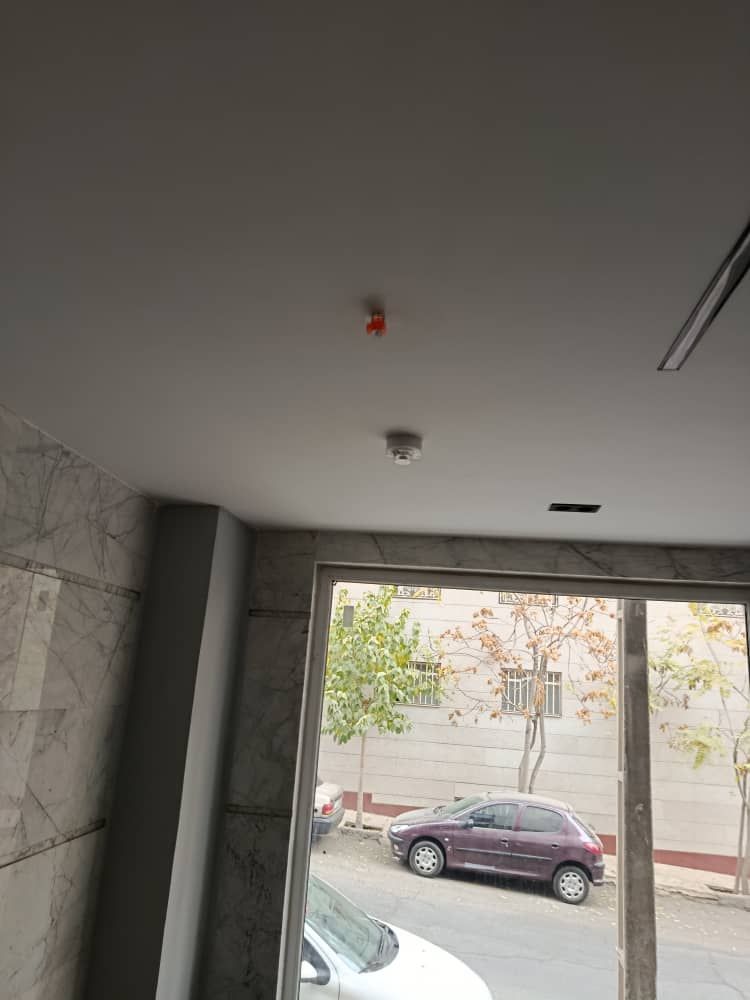

تفاوت اسپرینکلر با سیستم اعلام حریق
سیستم اعلام حریق وظیفه تشخیص و اعلام خطر را بر عهده دارد، اما توانایی خاموش کردن آتش را ندارد. در مقابل، اسپرینکلر بخشی از سیستم اطفای حریق است و پس از رسیدن دمای محیط به حد مشخص، بهصورت خودکار آب را روی محل حریق تخلیه میکند. به همین دلیل این دو سیستم مکمل یکدیگر هستند و در بسیاری از پروژهها بهصورت همزمان طراحی و اجرا میشوند.
مزایای استفاده از سیستم اسپرینکلر
استفاده از سیستم اسپرینکلر علاوه بر افزایش ایمنی، باعث کاهش خسارات مالی و جانی در زمان آتشسوزی میشود. مهمترین مزایای این سیستم عبارتاند از:
- کنترل سریع آتش در دقایق اولیه
- جلوگیری از گسترش حریق
- کاهش خسارت به ساختمان و تجهیزات
- افزایش ایمنی افراد حاضر در ساختمان
- کاهش هزینههای ناشی از آتشسوزی
- افزایش احتمال دریافت تأییدیه سازمان آتشنشانی
استانداردهای طراحی سیستم اسپرینکلر
طراحی سیستم اسپرینکلر باید مطابق استانداردهای بینالمللی و ضوابط سازمان آتشنشانی انجام شود. مهمترین مرجع طراحی این سیستم استاندارد NFPA است که نحوه انتخاب هدها، فاصله نصب، تراکم پاشش آب، دبی مورد نیاز و محاسبات هیدرولیکی را مشخص میکند. اجرای صحیح این استانداردها نقش مهمی در عملکرد مؤثر سیستم هنگام وقوع حریق دارد.
در پروژههای ساختمانی، انتخاب نوع اسپرینکلر، جانمایی نازلها و اجرای صحیح شبکه لولهکشی باید متناسب با کاربری و شرایط ساختمان انجام شود. به همین دلیل، طراحی و اجرای این سیستم بهتر است توسط مجری سیستم اطفا حریق و بر اساس الزامات ایمنی پروژه انجام شود.
چه ساختمانهایی به سیستم اسپرینکلر نیاز دارند؟
بر اساس کاربری ساختمان و ضوابط سازمان آتشنشانی، استفاده از سیستم اسپرینکلر در بسیاری از پروژهها الزامی است. از جمله:
- برجهای مسکونی
- مراکز تجاری
- بیمارستانها
- هتلها
- انبارها
- کارخانهها
- پارکینگهای طبقاتی
- مراکز آموزشی و اداری
سیستم اطفای حریق نیز باید بر اساس شرایط ساختمان و الزامات پروژه طراحی و اجرا شود. در پروژههای مسکونی دژیم، این فرآیند در کنار سایر تمهیدات ایمنی ساختمان انجام شده است؛ از جمله پروژه مسکونی ۲۴ واحدی یوسفآباد.
ملاحظات مهم در نصب سیستم اسپرینکلر
نصب سیستم اسپرینکلر تنها به اتصال چند آبپاش و اجرای لولهکشی محدود نمیشود. عملکرد صحیح این سیستم در زمان وقوع حریق، تا حد زیادی به طراحی اصولی، انتخاب تجهیزات مناسب و رعایت الزامات اجرایی وابسته است. به همین دلیل، قبل از اجرای سیستم باید شرایط ساختمان و ویژگیهای فضای مورد حفاظت بهدقت بررسی شود.
یکی از مهمترین موارد، نوع کاربری ساختمان و میزان خطر حریق است. یک ساختمان مسکونی، پارکینگ، انبار، فضای تجاری یا محیط صنعتی ممکن است شرایط متفاوتی داشته باشد و به همین دلیل نوع تجهیزات، نحوه پوششدهی فضا و مشخصات سیستم باید متناسب با شرایط پروژه انتخاب شود.
جانمایی صحیح اسپرینکلرها
محل قرارگیری اسپرینکلرها اهمیت زیادی دارد. اسپرینکلر باید بتواند محدوده مورد نظر را بهدرستی پوشش دهد و عواملی مانند ارتفاع سقف، نوع سقف، وجود تیرها، موانع و تجهیزات موجود در محیط میتوانند بر جانمایی آن تأثیر بگذارند.
جانمایی نادرست ممکن است باعث شود بخشی از فضا پوشش مناسبی نداشته باشد یا عملکرد سیستم در شرایط واقعی با مشکل روبهرو شود. به همین دلیل، جانمایی تجهیزات باید بر اساس طراحی و شرایط واقعی ساختمان انجام شود.
انتخاب تجهیزات متناسب با پروژه
همه اسپرینکلرها برای شرایط یکسان طراحی نشدهاند. نوع اسپرینکلر، مشخصات عملکردی آن و تجهیزات مرتبط باید با توجه به نوع ساختمان و شرایط محیط انتخاب شوند.
انتخاب تجهیزات صرفاً بر اساس قیمت پایین، همیشه انتخاب اقتصادی مناسبی نیست. در یک سیستم ایمنی، هماهنگی تجهیزات با طراحی کلی سیستم و کیفیت عملکرد آنها اهمیت زیادی دارد.
اهمیت لولهکشی و تأمین آب
عملکرد سیستم اسپرینکلر به وجود آب کافی و انتقال مناسب آن به نقاط مختلف سیستم وابسته است. به همین دلیل، طراحی مسیر لولهکشی، تجهیزات تأمین فشار و سایر اجزای مرتبط باید بهصورت هماهنگ بررسی شوند.
هرگونه ضعف در طراحی یا اجرای این بخشها میتواند عملکرد کل سیستم را تحت تأثیر قرار دهد. به همین دلیل، اجرای سیستم باید بر اساس نقشه و طراحی متناسب با پروژه انجام شود.

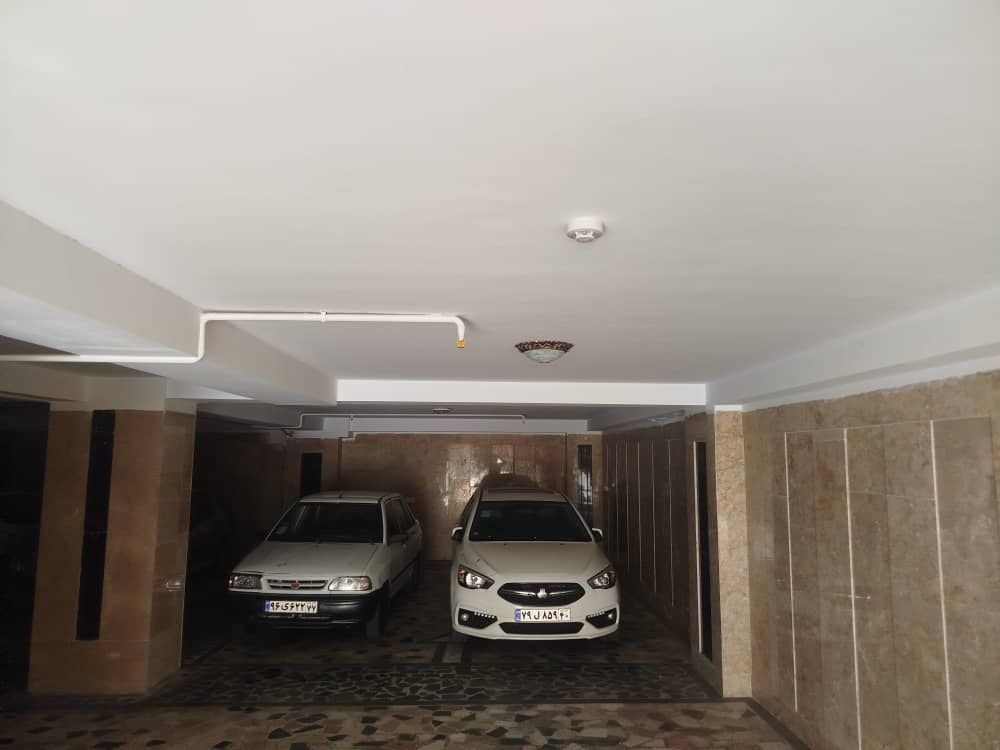

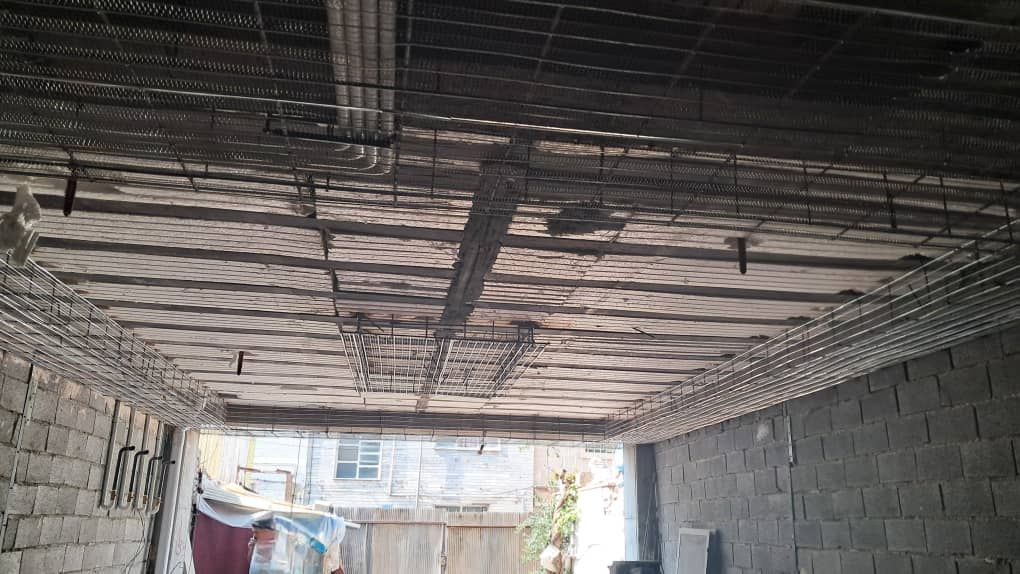

لوله کشی اسپرینکلر چگونه انجام میشود؟
لولهکشی اسپرینکلر مسیر اصلی انتقال آب از منبع و تجهیزات تأمین فشار به هدهای آبپاش است. مسیر شبکه باید بر اساس طراحی پروژه مشخص شود و محل رایزرها، انشعابات و اتصال هر بخش به شبکه در نظر گرفته شود.
در زمان اجرای لوله کشی اسپرینکلر، هماهنگی مسیر لولهها با سقف، تیرها و سایر تأسیسات ساختمان اهمیت زیادی دارد. اجرای مسیر بدون بررسی این موارد میتواند باعث تداخل تأسیسات یا تغییرات پرهزینه در زمان اجرا شود.
به همین دلیل بهتر است لولهکشی شبکه اسپرینکلر بعد از مشخص شدن طراحی و جانمایی تجهیزات انجام شود و در پایان نیز وضعیت اجرای شبکه با نقشه پروژه تطبیق داده شود.
توجه به نگهداری و بررسی دورهای
پس از اجرای سیستم نیز کار تمام نمیشود. تجهیزات اسپرینکلر و بخشهای مرتبط باید بهصورت دورهای بررسی شوند تا از آمادهبهکار بودن سیستم اطمینان حاصل شود.
نگهداری سیستم اسپرینکلر فقط به بررسی ظاهری هدها محدود نمیشود و بخشهایی مانند شیرآلات، شبکه لولهکشی، تجهیزات کنترلی و سیستم تأمین آب نیز باید در دورههای مشخص بررسی شوند. وجود مشکل در هر یک از این قسمتها میتواند عملکرد شبکه را تحت تأثیر قرار دهد. برای آشنایی بیشتر با اهمیت سرویس و نگهداری سیستمهای اعلام حریق، میتوانید مقاله تعمیر و نگهداری سیستم اعلام حریق را نیز مطالعه کنید.
اجرای اصولی سیستم اسپرینکلر
سیستم اسپرینکلر زمانی میتواند نقش مؤثری در کنترل حریق داشته باشد که از مرحله طراحی تا انتخاب تجهیزات و اجرا، شرایط واقعی ساختمان در نظر گرفته شود. به همین دلیل، در پروژههای ساختمانی بهتر است اجرای سیستم توسط افراد و مجموعههای متخصص انجام شود تا هماهنگی لازم میان طراحی، تجهیزات و الزامات ایمنی پروژه برقرار باشد.
اگر پروژه شما نیاز به بررسی و اجرای تخصصی سیستمهای ایمنی دارد، میتوانید برای دریافت مشاوره آتش نشانی و بررسی شرایط پروژه با دژیم در ارتباط باشید.
برای اجرای اسپرینکلر از کجا شروع کنیم؟
اگر ساختمان هنوز در مرحله طراحی یا اجرای تأسیسات است، بهتر است طراحی سیستم اسپرینکلر قبل از شروع لولهکشی نهایی شود. در این مرحله میتوان محل تجهیزات، مسیر شبکه، نیاز آبی و تجهیزات مورد نیاز پروژه را مشخص کرد.
اگر بخشی از سیستم قبلاً اجرا شده باشد، ابتدا باید وضعیت موجود بررسی شود تا مشخص شود چه قسمتهایی قابل استفاده هستند و کدام بخشها نیاز به اصلاح دارند.
همچنین در پروژههایی که دریافت تأییدیه آتشنشانی اهمیت دارد، بهتر است الزامات مربوط به تأیید سیستم از همان ابتدای طراحی و اجرا در نظر گرفته شود.
هزینه اجرای سیستم اسپرینکلر آتشنشانی
هزینه اجرای سیستم اسپرینکلر آتشنشانی به عوامل مختلفی بستگی دارد و بدون بررسی نقشههای پروژه نمیتوان مبلغ دقیقی اعلام کرد. متراژ ساختمان، کاربری، نوع اسپرینکلر، ارتفاع ساختمان، محاسبات هیدرولیکی، ظرفیت بوستر پمپ، حجم مخزن ذخیره آب و برند تجهیزات ایمنی از مهمترین عوامل مؤثر بر قیمت نهایی هستند.
در شرکت مهندسی مشاور دژیم، پس از بررسی نقشههای معماری و ضوابط سازمان آتشنشانی، برآورد هزینه بهصورت دقیق و متناسب با نیاز واقعی پروژه انجام میشود تا علاوه بر رعایت استانداردها، از تحمیل هزینههای اضافی جلوگیری شود.
سوالات متداول
آیا همه هدهای اسپرینکلر هنگام آتشسوزی فعال میشوند؟
خیر. برخلاف تصور رایج، فقط هدهایی که دمای محیط اطراف آنها به دمای عملکرد برسد فعال میشوند و سایر هدها بسته باقی میمانند.
تفاوت اسپرینکلر با سیستم اعلام حریق چیست؟
سیستم اعلام حریق وظیفه تشخیص و اعلام خطر را بر عهده دارد، اما اسپرینکلر بخشی از سیستم اطفای حریق است و مستقیماً برای کنترل و مهار آتش عمل میکند.
آیا نصب اسپرینکلر در همه ساختمانها الزامی است؟
بله الزام نصب اسپرینکلر به کاربری، ارتفاع ساختمان، متراژ و ضوابط سازمان آتشنشانی بستگی دارد. در بسیاری از ساختمانها، مراکز تجاری، بیمارستانها و پارکینگهای طبقاتی استفاده از این سیستم الزامی است.در ساختمان های 4 طبقه و 5 طبقه مسکونی فقط در پارکینگ ها الزامی است.
عمر مفید هد اسپرینکلر چقدر است؟
در صورت نصب صحیح و نگهداری اصولی، هدهای اسپرینکلر سالها عملکرد مناسبی دارند، اما طبق استانداردهای بینالمللی باید بهصورت دورهای بازدید، تست و در صورت نیاز تعویض شوند.
بهترین نوع اسپرینکلر برای ساختمان چیست؟
انتخاب نوع اسپرینکلر به کاربری ساختمان، ارتفاع سقف، شرایط محیطی و طراحی هیدرولیکی بستگی دارد و باید توسط مهندس متخصص انجام شود.
آیا میتوان سیستم اسپرینکلر را به ساختمانهای قدیمی اضافه کرد؟
بله. در بسیاری از پروژههای بازسازی امکان طراحی و اجرای سیستم اسپرینکلر وجود دارد، البته روش اجرا به شرایط سازه و تأسیسات موجود بستگی خواهد داشت.
